안녕하세요 최근에 블로그 통계를 계속 보다보니 용접 산업기사 글을 생각 보다 많이 보시더라구요.
그래서 제가 합격할 당시에 어떤방식으로 연습했는지 살짝 공유 해드릴까 합니다!
1. 피복아크용접 자세는?
용접 산업기사의 자세를 나눠 보면 다음과 같습니다!
자! 그러면 오늘 제가 다뤄볼 부분은 피복아크 용접 즉, 전기 용접 부분이니
4가지 자세 중 1개가 랜덤으로 나오는데, 아래보기(F), 수직(V), 수평(H), 위보기(OH) 이 중에 나옵니다!
저는 이중에.... 위보기가 걸렸어요...
2. 주의 할 점
일단 첫번째로 알아야 할 것은 바로 '도면 해독' 입니다!
예상 외로 이것때문에 떨어지시는 분들이 간혹 있으신데
도면을 부디 잘보셔서 알맞은 자세를 꼭 확인하고 작업을 하셨으면 좋겠습니다.

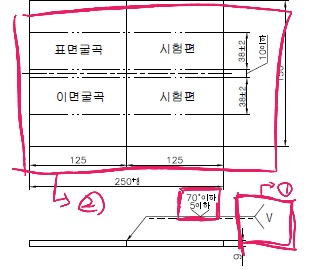

어느 부분을 잘봐야할까?
일단 1번 부터 설명 드릴게요.
1번이 바로 '자세' 입니다. 지금 'V' 라고 되어있죠? 수직 자세로 용접을 해라라는 뜻입니다.
2번은 왜 보라고 하냐면 일단 용접이 잘되면 무조건 합격일텐데
약간의 꼼수는 하니지만 시험편을 만들어 굽힘 시험을 하는 곳을 친절히 표시를 해주었는데
자세히 보시면 가운데 '10이하' 라고 써져있는 부분 보이시나요?
바로 저 부분이 Key Point 입니다!
전기 용접봉은 연속적으로 계속 나오는 것이 아니죠?
중간에 한 번 갈아줘야 할 텐데, 문제는 용접을 하다 중간에 끊으면 그 부분에서 균열이 발생할 가능성이 높기 때문입니다.
중요한 용접의 경우에는 끊은 부분을 다시 갈아내어서 용접을 진행 할텐데 시험 중에는 그라인더 사용을 하면 안되기에
갈아낼 수 없는 상황이라면 바로 저 '10 이하' 저 부분에서 끊어줘야 한다는 겁니다.
그렇게 하라고 만들어 놓은 곳이 바로 저 곳이니까요!
여기서, 하나 더 주의 할 점이라면
저 부분만 굽힘시험을 한다고 해서 저 부분만 용접을 잘하면 당연히 안되겠죠.
특히, 시점과 종점 부실해서 탈락되는 경우도 종종 있는데요.
시점의 경우 가접된 부분이다 보니 제대로 용접하기가 어려워 그냥 지나쳐버리는 경우가 있을 수 있죠.
그러시면 안됩니다. 시점에서 살짝 좀 더 머물러 줘서 녹이면서 진행을 하셔야 하거든요.
종점은 크레이터 처리가 필수입니다.
크레이터 처리는 글로 설명하기는 어려워 유튜브 같은 곳에서 영상을 꼭 참고하시길 바랄게요!
1. 도면해독 정말 중요합니다. 제발 무시하지 마세요.
2. 용접봉 하나로 저 시험편 끝까지 못 올라갑니다. 꼭 중간에 한 번 끊어주는 연습을 진행해 주세요!
3. 시점, 종점 부실하면 육안검사에서 탈락합니다. 시점, 종점 처리 부디 잘해주세요.

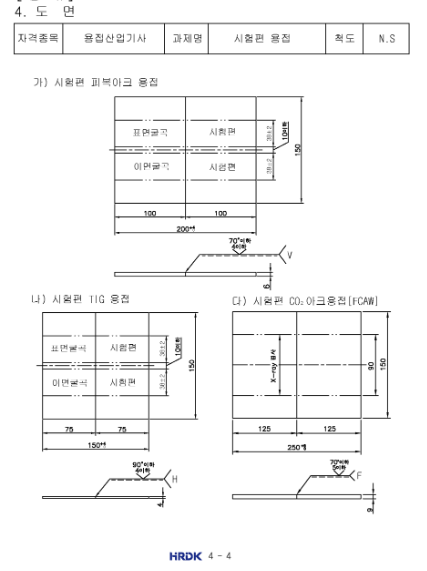

저는 이런식으로 도면에 나온 부분을 그려놓고 용접을 하는데요.
가운데 부분은 지금보니 살짝 잘못되어 있는거 같은데, 익숙하시더라고 만약을 위해 그려 놓고 하시면 좋습니다.
3. 제가 한 건요.
저는 많은 분들이 가르쳐주시기도 하고, 유튜브도 여러 종류를 보면서 연습을 해보았는데요.
대부분 공통적으로 말씀하시는 부분은 바로 '용접 전류' 에 관한 이야기였습니다.
제가 했던 전류는 이렇게 됩니다.
1. 가접 전류 : 120A
2. 1차 용접 전류(백 비드) : 90A
3. 2차 및 파이널 전류 : 120A
저는 요렇게 배웠기도 해서 이걸로 중점적으로 연습했습니다.
일단 가접 전류가 높은 이유는 가접할 때 대부분 보면 백 비드가 안 나오는 경우들이 있더라구요.
육안 검사에서 이 점도 확실히 보기 때문에 차라리 높은 전류로 가접을 하여 완전 용접이 가능하게끔
가접 전류를 설정했습니다.

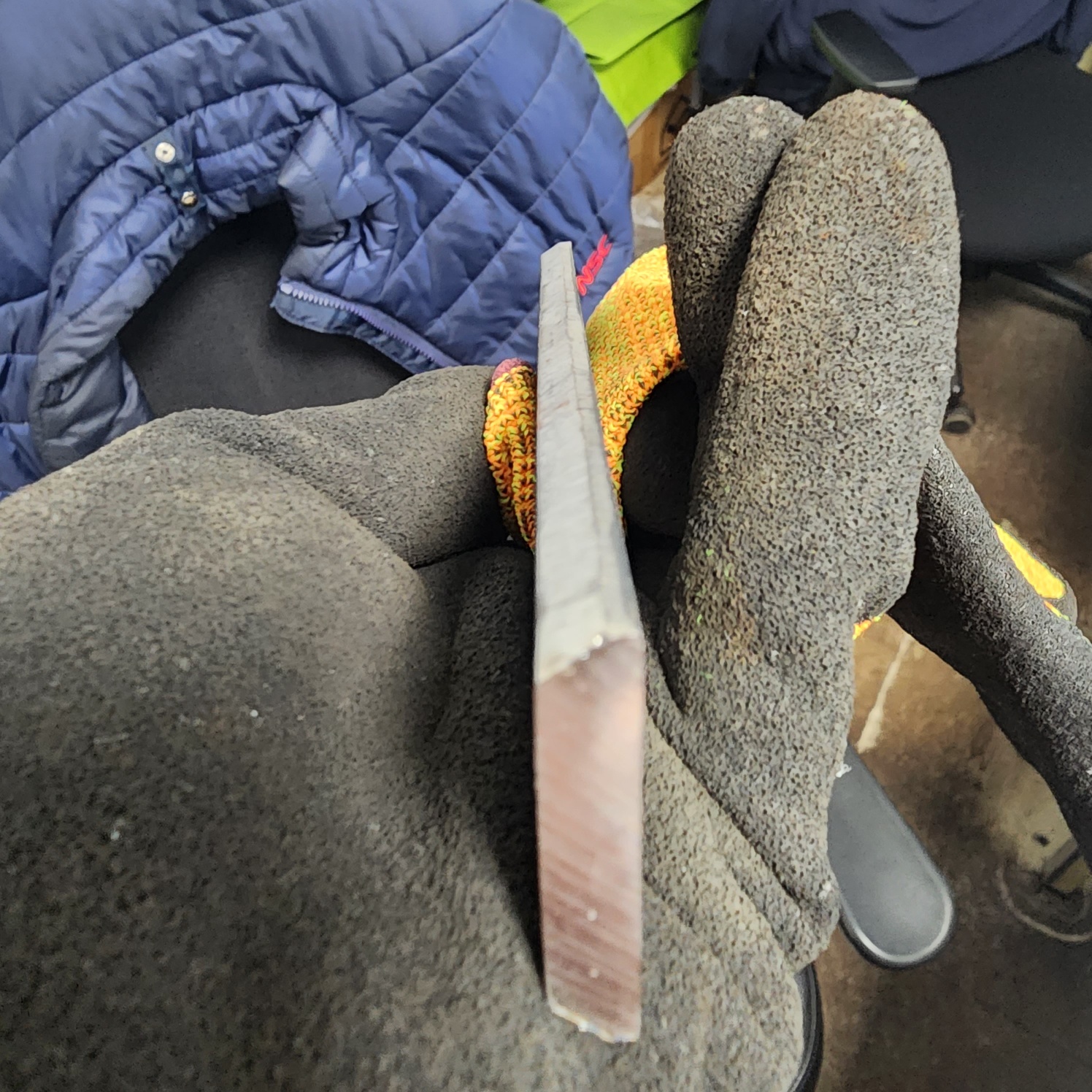

그리고 시편을 받으시면 개선이 되어있는 시편을 받으실텐데
용접을 잘 하시는 분들이라면 루트면을 주지 않아도 백 비드를 잘 내실텐데
보통 초보자나 익숙하지 않으신 분들은 하다가 구멍이 엄청 나서..(저도 그랬습니다.)
그래서 루트면을 주시는 것을 추천드릴게요.
루트면은 1~2mm
그리고 마지막으로 용접 하는 부위의 간격에 대해 말씀드리고 싶은데
저의 경우 시점은 3.2mm 정도 종점은 대략 3.6~4.0mm 정도로 놓고 가접을 하는데
종점은 취향에 따라 갈리지만 확실히 시점이랑 똑같거나 차이가 얼마 안나게 하면
진행 하면 할 수록 백 비드 잘 안 나올거에요.
저의 경우 티그 용접봉 3.2짜리를 조금 잘라서 그렇게 하고 있는데
이것이 없으시다면, 시험장에서 3.2 짜리 용접봉을 줄테니 거기 피복 다 까서 사용하시면 됩니다.
루트 간격 : 시점 3.2mm ~ 종점 : 3.6~4.0mm
자! 뭐 제가 했던 것을 기준으로 설명 드렸는데,
이전에 포스팅과 마찬가지로 분명한 건 어느 정도 시간을 가지고 꾸준히 해 나가시는 것이 중요하다고 생각해요.
처음에는 엄청 막히고 답답해도 어느 순간 깨달음이 오는 그때가 오면 갑자기 쑥 하고 능력이 오르는게
바로 용접이라고 생각합니다.
오늘은 피복아크 용접 실기 제가 했던 방법을 소개해 드렸는데요.
제가 한게 정답은 아닙니다. 각자 편한 방법이 다 있으실테고, 저는 그 많은 방법들 중 하나를 소개해 드린 것이니
참고만 하시고 해보시고 편한 걸로 꾸준히 연습하셔서
꼭 합격하시길 기원하겠습니다.
다음에는 티그랑 Co2들고 찾아뵐게요!
